Techly IDATA EXTIP-373
Προέκταση HDMI μέσω μονού καλωδίου CAT5/6

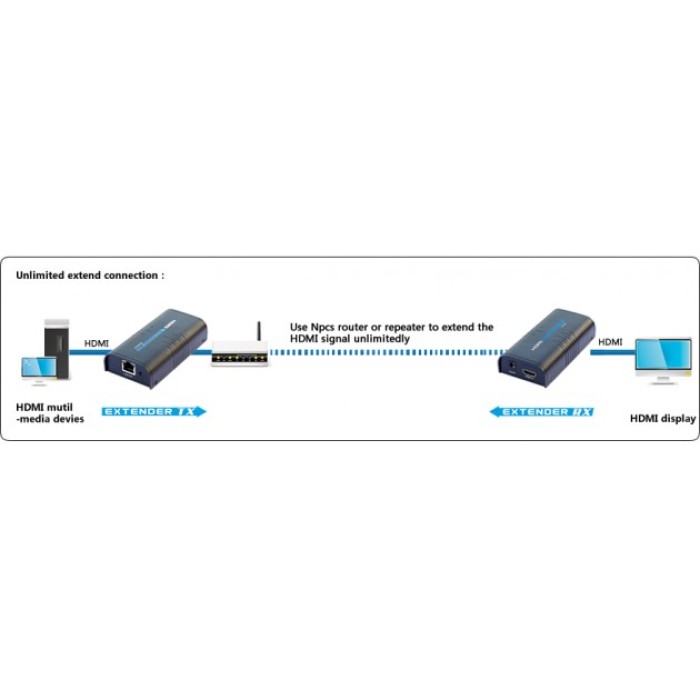

Το Techly IDATA EXTIP-373 είναι ένα σύστημα επαγγελματικής μετάδοσης σήματος που μπορεί να μεταφέρει ένα HDMI σήμα σε μεγάλες αποστάσεις μέσω ενός Cat.5 / 6 καλωδίου δικτύου, χρησιμοποιώντας τη μετατροπή του HDMI σήματος σε ένα πρότυπο σήμα TCP / IP. Μέσω ενός router ή ενός repeater με cascade σύνδεση, το HDMI σήμα μπορεί να επεκταθεί” επ ‘αόριστον”. Το IDATA EXTIP-373 επιτρέπει επίσης την λειτουργία διαχωρισμού καθώς ένας πομπός μπορεί να συνδεθεί με Ν δέκτες (μέγ. 253) για να φέρει το HDMI σήμα σε διαφορετικές οθόνες ανάλογα με τις ανάγκες του χρήστη. Υποστηρίζει όλες τις HDMI προδιαγραφές, συμπεριλαμβανομένων των full HD 1080p, Deep Color, Lip Sync και CEC. Επίσης υποστηρίζει όλες τις δημοφιλείς μορφές ήχου, συμπεριλαμβανομένων των υψηλής ευκρίνειας πολυκάναλων Dolby Digital Plus, LPCM 7.1, Dolby TrueHD και DTS Master Audio. Είναι επίσης συμβατό για επέκταση με το Techly IDATA EXTIP-373R.
Δυνατότητες προέκτασης HDMI
- Μεταδίδει το ηχητικό σήμα από το τοπικό ψηφιακό βίντεο (πομπό) που είναι συνδεδεμένος στην HDMI πηγή σε μια απομακρυσμένη μονάδα (δέκτη) συνδεδεμένη στην οθόνη μέσω καλωδίου δικτύου.
- Μεταφέρετε το HDMI σήμα έως 120 μέτρα χρησιμοποιώντας ένα Cat.6 καλώδιο δικτύου.
- Εάν η τοπική μονάδα, είναι συνδεδεμένη σε πολλές απομακρυσμένες μονάδες μέσω ενός switching hub, δημιουργεί έτσι συνδέσεις από ένα σημείο σε πολλαπλά σημεία.
Πως Λειτουργεί;

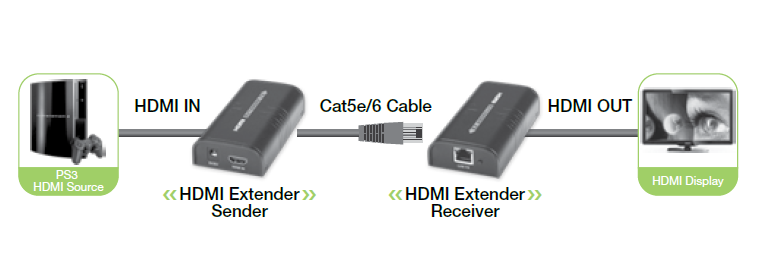

Σύνδεση από σημείο σε σημείο
Σύνδεση από σημείο σε πολλαπλά σημεία
Χαρακτηριστικά
Γενικά
Ανάλυση HDMI εισόδου: 480i @ 60Hz 480p @ 60Hz, 576i @ 50Hz 576p @ 50Hz 720p @ 50 / 60Hz, 1080i @ 50 / 60Hz, 1080p @ 50 / 60Hz
Ανάλυση HDMI εξόδου: 480p @ 60Hz 576p @ 50Hz 720p @ 50 / 60Hz, 1080p @ 50 / 60Hz
Καλώδιο δικτύου: Cat. 5 / 5e / 6
Απόσταση μετάδοσης: έως 120m με Cat6 καλώδιο (έως 100m με Cat5e καλώδιο)
Υποστηριζόμενη μορφής χρώματος βίντεο: 24bit / 30bit Deep color / Deep color 36bit
Υποστηριζόμενη μορφή ήχου: DTS-HD / Dolby Truehd / LPCM 7.1 / DTS / Dolby-AC3 / DSD
Υποστηρίζει HDCP1.2
Μέγιστη ταχύτητα μετάδοσης: 10.2Gbps
Σήμα TMDS: 0.5-1.5Vp-p (TMDS)
Σήμα DDC: 5Vp-p (TTL)
Μήκους καλωδίου εισόδου: ≤5m (καλώδιο HDMI υψηλής ταχύτητας AWG26)
Μήκος καλωδίου εξόδου: ≤5m (καλώδιο HDMI υψηλής ταχύτητας AWG26)
Τύπος συνδέσμου: RJ45
Διεπαφή: Cat5e / 6 συνεστραμμένα ζεύγη
Πρότυπο καλωδίωσης: TIA / EIA568 B: συνεστραμμένο ζεύγος Cat5e / 6
Πρότυπο καλωδίωσης: TIA / EIA 568 B
Είσοδοι
Σύνδεση Τύπου A: HDMI
Διαμόρφωση Σύνδεσης A: θηλυκό
Αριθμός A Σύνδεση: 1
Άλλες υποδοχές εισόδου: 1x 5V DC τροφοδοτικό
Έξοδοι
Σύνδεση Τύπου Β: HDMI
Διαμόρφωση Σύνδεσης B: θηλυκό
Αριθμός Β Σύνδεσης: 1
Τροφοδοσία
Τροφοδοσία: Απαιτείται (περιλαμβάνεται)
Περιεχόμενα Συσκευασίας
1x Πομπός
1x Δέκτης
2x Τροφοδοτικά
1x Οδηγίες Χρήσης
